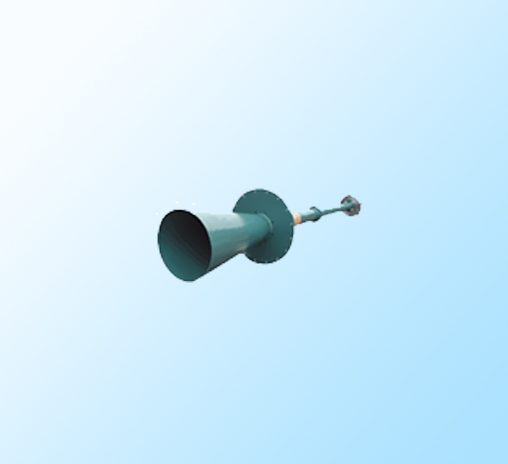

SBQH系列聲波清灰器
概述:
聲波清灰器是通過產生一個帶有一定能量的聲波，抵消浮游在空氣流中灰垢的聚積力或表面粘附力，以阻止其相互之間結合一硬層；主要由聲波發生器，聲導管及相應管路系統等組成。適用于各種除塵設備，儲料倉和易形成粉塵掛料、堆積、流通不暢的場合，清除各種積灰體表面灰塵、掛料、架橋或堵塞。
工作原理:
聲波清灰器以壓縮空氣為動力源，使壓縮空氣流經金屬膜片和其它聲波發生組件產生特定低頻、高能量聲波，聲波在被清理設備氣體煤質聲場中諧振傳播，牽動氣體煤質中的灰塵粒子同步振動，并周期性改變積灰邊界層的縱向壓力梯度，在聲波振動及疲勞反復累計作用下，使微小的灰塵粒子難以靠近積灰表面或使沉積在積灰表面灰塵破壞而剝離，從而達到清除積灰的目的。

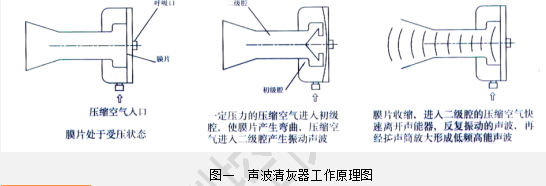

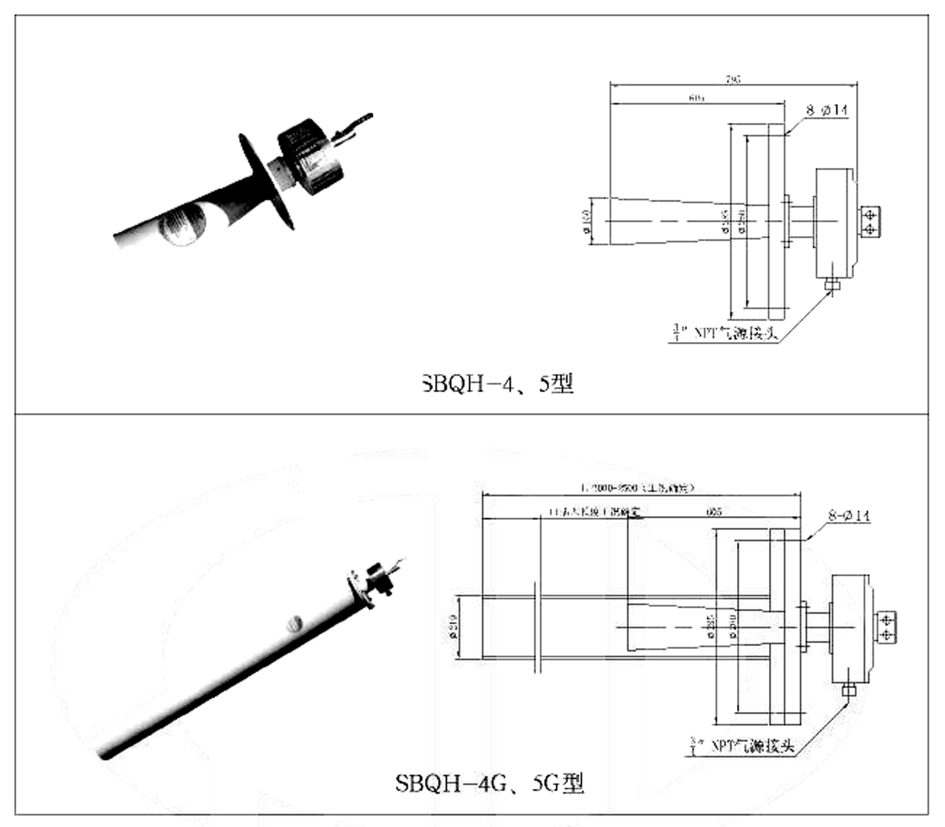

（如圖1、2所示）

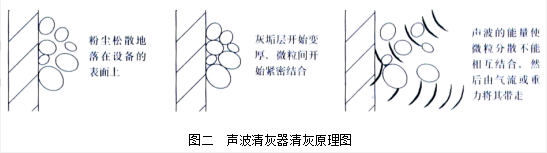

清灰原理:
聲波清灰技術主要是依靠低頻聲波在設備內部傳播時，通過聲波場的運動方式，向四周全方位傳遞聲波能量，脈動作用于積灰，使之受到交替的受壓和受拉的作用，實際上就是靠聲振蕩和聲疲勞達到清灰的目的。
聲振蕩的作用是阻止灰塵沾附在積灰物體表面上，聲疲勞的作用是使沾附在積灰物體表面上的灰塵通過疲勞而與積灰物體表面剝離。
結構特點：
沒有任何在高溫等惡劣條件下轉動的零部件，工作性穩定可靠，能針對高溫區工作，壽命長。
聲波清灰器是共振發聲，氣聲轉換效率高。
作為發聲器的動力介質是壓縮空氣，價格低廉。
清灰過程中對人體及設備無損傷，屬于環保產品。
?技術參數

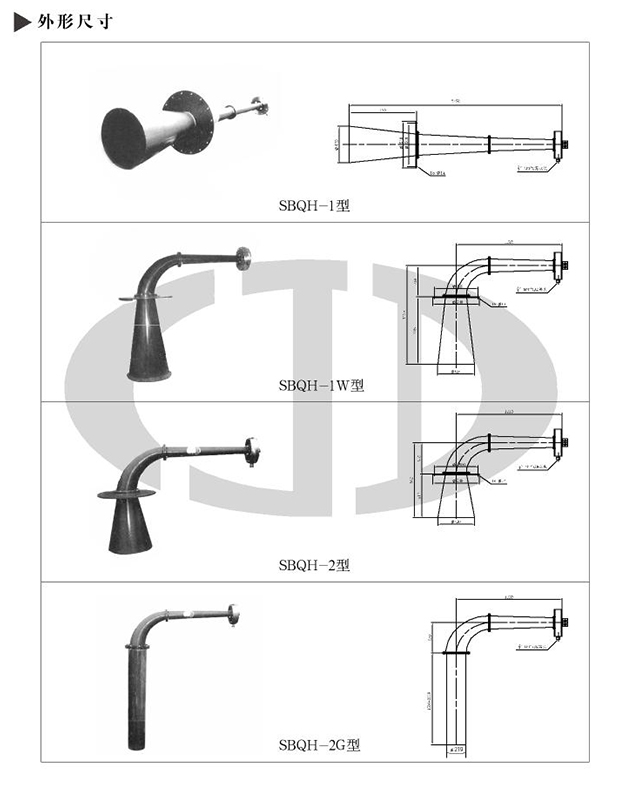

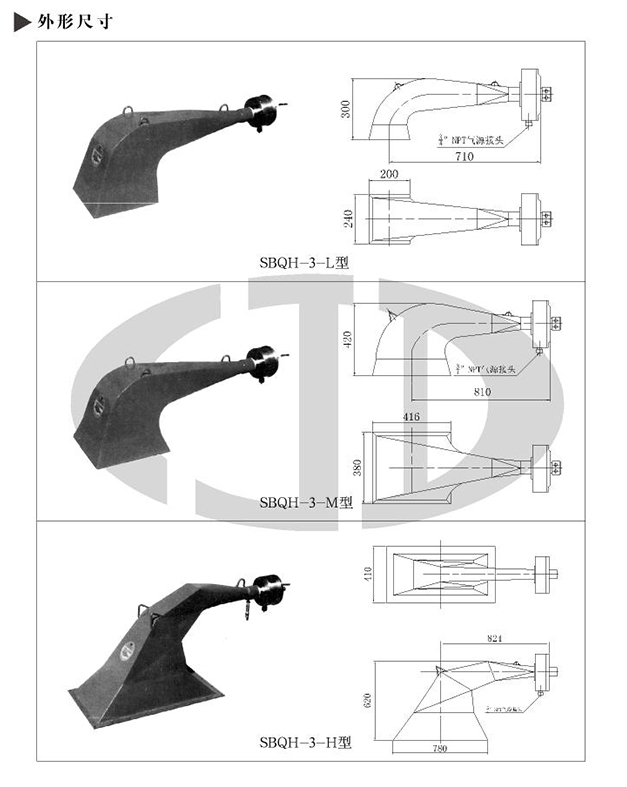

SBQH-1 | SBQH-1W | SBQH-2 | SBQH-2G | SBQH-3-L | SBQH-3-M | SBQH-3-H | SBQH-4 | SBQH-4G | SBQH-5 | SBQH-5G | ||
基本頻率（Hz） | 75-90 | 100-120 | 125-145 | 160-250 | 250-280 | |||||||
聲強出口處（dB） | ≥147 | ≥145 | ≥145 | ≥145 | ≥150 | |||||||
工作溫 度（℃） | N | ≤350℃ | ||||||||||
H | 350℃≤t≤650℃ | |||||||||||
供氣氣源（MPa） | ≥0.7 | |||||||||||
工作氣源壓 力（MPa） | 0.3-0.7 | 0.4-0.7 | ||||||||||
耗氣量 （m3/min） | 2.95 | 1.7 | 2 | 2.95 | 1.5 | |||||||
聲波作用范圍 | 一般作用范圍直徑D≤6M,長度L≤15M,它取決于清灰器型號及材料倉結構 | |||||||||||
聲能器材料 | 發聲體材料為不銹鋼，膜片材料為鈦合金 | |||||||||||
參考重量（Kg） | ≤87 | ≤76 | ≤68 | ≤33 | ≤50 | ≤54 | ≤24 | ≤65 | ≤21 | ≤48 | ||
?型號規格
型 號 | 說 明 | |||||
SBQH- | ◆ □ □ □ □ | 聲波清灰器 | ||||
基本頻率 | 1 | 75-95 | ||||
2 | 100～120 | |||||
3 | 125～145 | |||||
4 | 160～250 | |||||
5 | 250～280 | |||||
結構形式 | 1 | W | 彎擴聲筒 | |||
2 | G | 帶有管狀導波管 | ||||
3 | L | 開口尺寸200×240 | ||||
M | 開口尺寸380×416 | |||||
H | 開口尺寸410×780 | |||||
4 | G | 帶有管狀導波管 | ||||
5 | ||||||
工作溫度 | 工作溫度≤350℃ | |||||
H | 工作溫度350℃≤t≤650℃ | |||||
擴聲筒材料 | T | 碳鋼 | ||||
B | 不銹鋼 | |||||
安裝方式 | A | 焊接安裝 | ||||
B | 法蘭式安裝 | |||||
C | 吊裝 | |||||
注：工作溫度350℃≤650℃擴聲筒材料采用耐熱合金鋼，t>650℃時另訂，最高溫度1000℃。
?安 裝

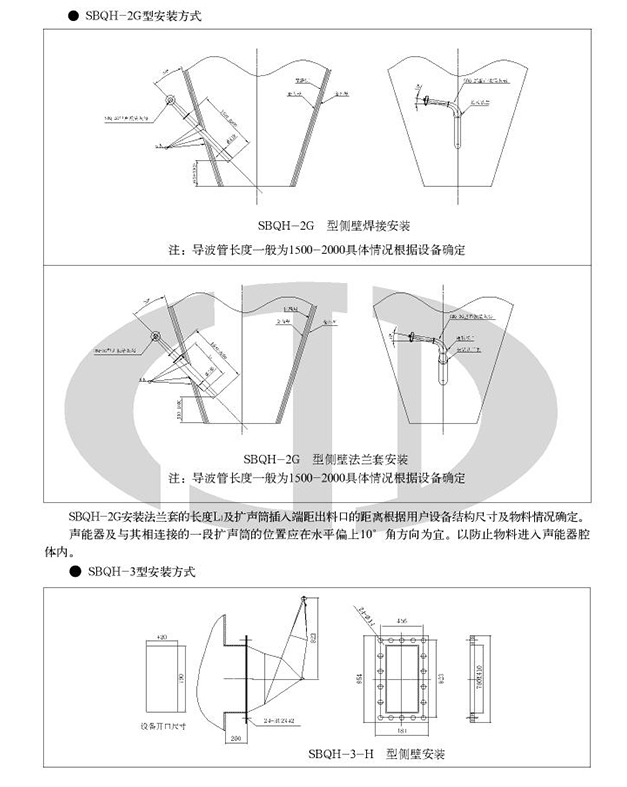

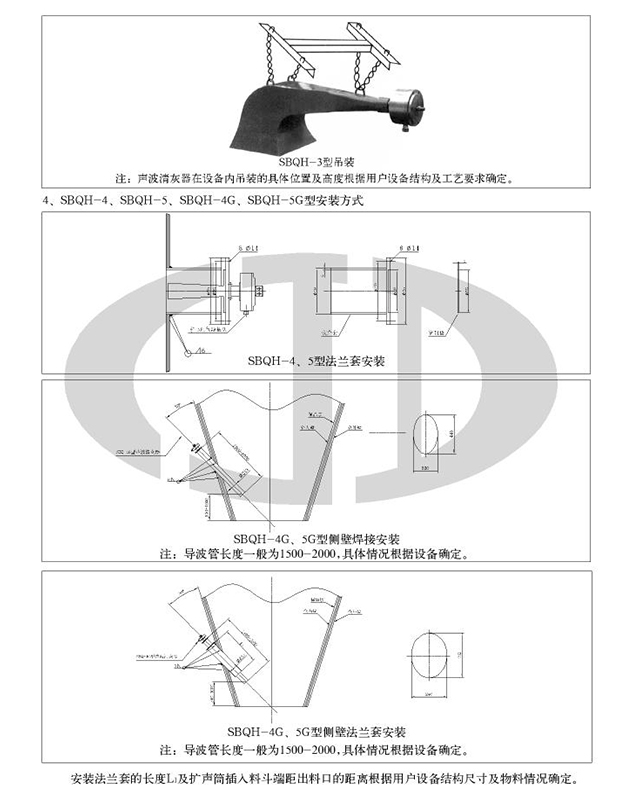

●聲波清灰器的安裝
聲波清灰器的安裝，必須根據設備具體結構及工藝條件的要求，采用適合的連接方式進行安裝。
按聲波清灰器與設備的連接形式可分為：（1）法蘭套連接（2）擴聲筒與設備外壁直接焊接（3）設備腔內吊裝。
按聲波清灰器在設備的安裝位置可分為：（1）頂部安裝（2）側壁安裝（3）斜插入料斗安裝。（4）設備腔內吊裝。
任何一種連接方式都必須保證連接件具有足夠的強度，使之牢固可靠，要確保聲波清灰器正常工作和設備安全運行。
由于各用戶的設備結構和工藝條件不同，在訂貨時用戶應提出具體連接方式及為連接而配套的連接法蘭、吊架等尺寸要求。

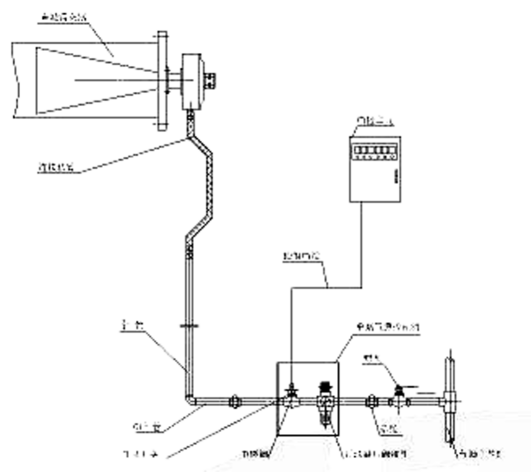

●供氣氣路（單氣路氣控箱）的安裝及電磁閥的接線（見下圖）
單氣路在安裝時，首先要保證氣控箱的
合適位置，即要距聲波清灰器近些又要便于
安裝、維護和操作。然后用托架將其固定。球閥一端與氣源管線連接，電磁閥一端與清灰器進氣口連接（如左圖所示）。3/4〞管路長度應小于8米。氣控箱的兩端加裝活接以便于維護、拆卸。
注：氣控箱、電控箱及連接軟管由生產廠成套供貨，其余各件均由用戶自備
●供氣管路采用氣路集中控制箱時的安裝及電磁閥的連線
氣路控制箱型號、規格、控制氣路數見下表
型 號 | 規 格 | 控制氣路數 | 備 注 |
SBQHQ-1 | 450 320 200 | 1 | 單氣路 |
SBQHQ-2 | 800 320 200 | 2 | 二氣路 |
SBQHQ-3 | 1200 500 300 | 3 | 三氣路 |
SBQHQ-4 | 1600 500 300 | 4 | 四氣路 |
SBQHQ-5 | 2000 500 300 | 5 | 五氣路 |
SBQHQ-6 | 2400 500 300 | 6 | 六氣路 |

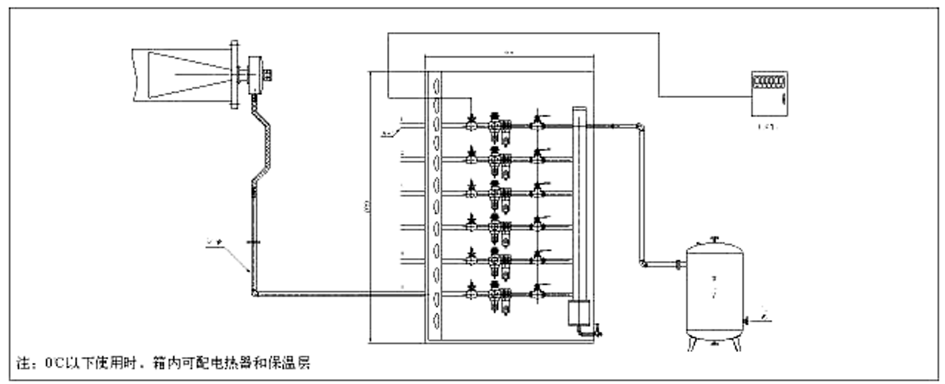

●多路氣路控制箱的安裝及電磁閥的接線見下圖
對于多氣路采用集中控制箱控制時，為保證聲波清灰器供氣氣源的工作壓力及流量，一般應在氣控箱前設置相應容積的儲氣罐。

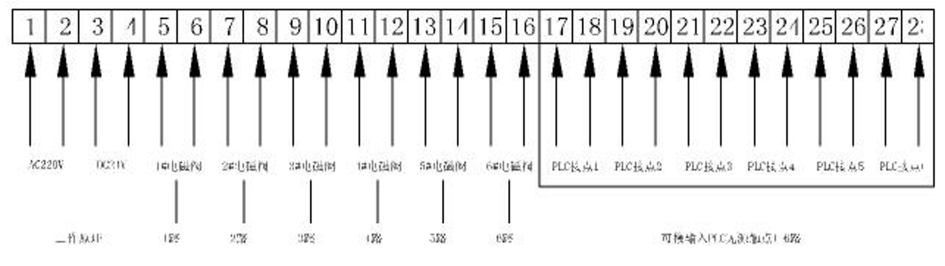

●電控箱的安裝與端子接線聲波清灰器的電控箱主要用于控制氣路的電磁閥開通或關閉，以使聲波清灰器按照設定的振動時間和間隔時間進行正常工作，每種電控箱均具有自動、手動功能，根據用戶需要可增加接收PLC程序控制接點。
◇電控箱的型號、規格、控制回路數量見下表
型號 | 外型尺寸 | 控制回路數量 | 防護等級 | 功率 | 備注 |
SBQH-1 | 400×300×260 | 1 | IP64 | 每路<50W | 一路電控箱 |
SBQH-2 | 400×300×260 | 2 | 二路電控箱 | ||
SBQH-4 | 520×440×260 | 4 | 四路電控箱 | ||
SBQH-6 | 800×600×260 | 6 | 六路電控箱 | ||
SBQH-P | 520×440×260 | 6-12 | PLC程序電控箱 | ||
SBQHF | 400×300×260 | 1 | 插板閥電控箱 |
注：各種電控箱的安裝均為墻掛式安裝

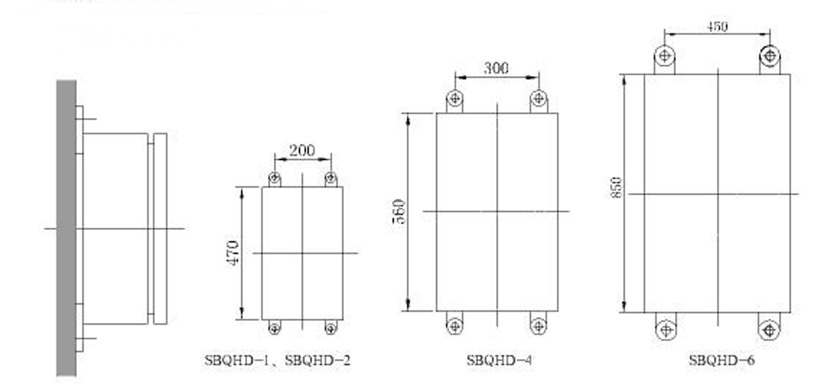

◇電控箱的安裝尺寸見下圖
●聲波清灰器產品出廠配套件
序號 | 配套件名稱 | 型號規格 | 數量 | 備注 |
1 | 電控箱 | SBQHD-□ 或SBQHD- P-□ | 一臺 | 根據使用現場由 用戶選擇確定 |
2 | 多氣路控制箱或單氣路控制箱 | 一套 | 由用戶配套確定 | |
3 | 安裝附件 | 一套 | ||
4 | 連接軟管3/4〞 | 1000mm | 帶有M36×2螺母 | |
5 | 接頭 | 1 | M36×2-ZG3/4〞 | |
6 | 密封墊 | 2 | 聚四氟乙烯 |
?用戶自備材料
●3/4〞鋼管：氣路組件到聲波清灰器進氣接頭之間連接用，長度視其距離而定。
●1〞鋼管：現場氣源主管線導聲波清灰器氣路組件連接用，長度視其距離而定。
●電纜：（1）電源與電控箱之間的電源連接用線（RVV3×1.5）。
（2）電控箱與聲波清灰器氣控箱中電磁閥之間的連接用線（RVV3×1）.
?訂貨須知
●用戶應根據自己的設備結構及安裝條件選擇聲波清灰器。
●訂貨時應注明型號、規格及安裝方式。
●必要時用戶可提供現場實際情況，我公司協助用戶計選型，根據現場設備具體要求協助設計、指導安裝。
●出廠配套件為產品定型配套，用戶有特殊要求，訂貨時請說明。
