概述 :

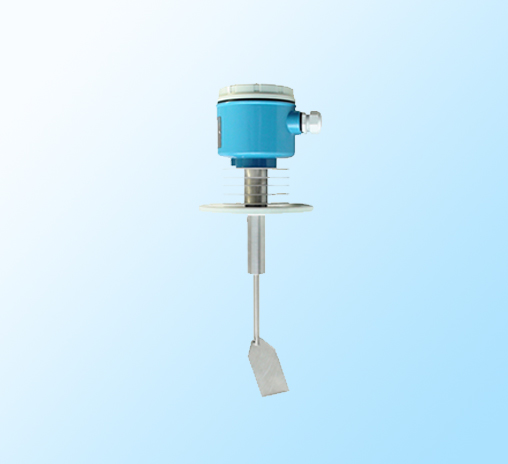

UJL－3A型阻旋式料位計廣泛用于工業生產過程中物料料位的控制和報警。比如：石化、化肥、建材、冶金、采礦、煤粉、塑料、陶瓷、電力、環保等工業部門。
料位計結構緊湊，體積小，重量輕，輸出接點容量大，工作安全可靠安裝使用維修方便，有耐蝕、耐熱和防塵性能，是一種理想的物料控制儀表。
工作原理 :
料位計的葉片由一低速同步電機驅動。在葉片未觸及物料時，同步電機驅動葉片以每分鐘5轉的速度不停地轉動。一旦觸及物料時，葉片的轉動受到阻擋，于是
過負載檢測機構動作，便立即發出通斷開關信號，控制給料裝置或報警的同時，切斷電機電源，使電機停止轉動。當物料料位下降后，葉片失去阻擋，過載檢測機構在彈簧作用下回到原來位置，微動開關也恢復到原來狀態，電機電源被被接通，葉片又開始自由轉動。
作為料位下限控制時，訊號的動作原理亦同樣如此。
技術參數:
●被測物料為干燥的粉狀，顆粒狀
●物料溫度：a、常溫型≤60℃
b、高溫型≤300℃
●供電電源：220V AV 50Hz
●葉片轉速：5轉/分
●功率消耗：4W
●輸出接點容量：250V AC 5A
●安裝型式：螺紋連接G1＂或法蘭連接

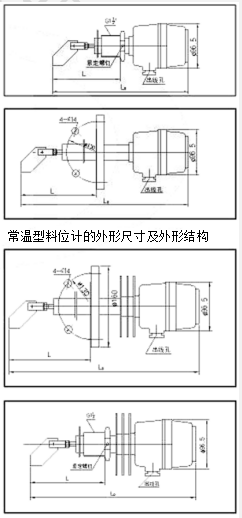

無特殊要求，探料長度L為150。
探料長度L | 150 | 300 | 400 | 500 | |
L。 | 高溫型 | 375 | 525 | 625 | 725 |
常溫型 | 347 | 497 | 597 | 697 | |
