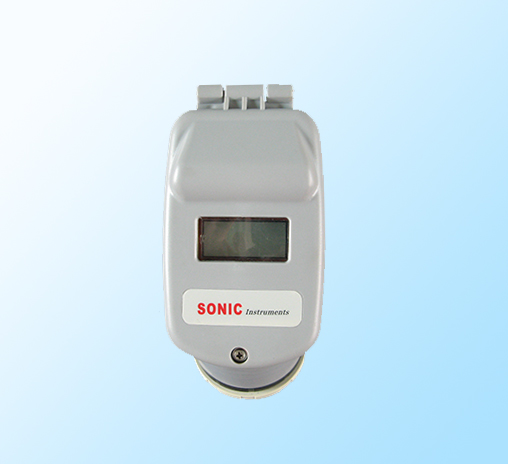

LR725型超聲波液位計
概 述:
線制超聲波液(物)位計是智能型非接觸式液(物)位測量?jī)x表。產品具有自動功率調整,增益控制,溫度補償,采用先進的檢測和計算技術,對干擾信號有抑制功能,從而在根本上提高了儀表的測量精度,保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的料位高度測量,也可用于距離的測量。
主要參數:
二、主要參數
信號輸出 | 4-20mA |
供電電壓 | DC24V(18-30V) |
量程(液位) | 5、10、15米 |
精度 | 0.3%(滿量程) |
分辨率 | 1mm(<10m),1cm(>10m) |
盲區(死區) | 0.2~0.6米 |
顯示類型 | 4位LCD |
顯示模式 | 液位,距離(空高) |
過程溫度 | -20℃~70℃ |
防護等級 | IP65 |
操作說明
<一>LCD顯示信息
1.主顯示界面:給儀表通電后,經過儀表啟動過程,儀表正常工作后就進入主顯示界面,主顯示界面有以下2種顯示方式(液位和距離)
注:主顯示界面由用戶參數P-04中設的值決定。(詳見參數說明)
2、用戶參數界面(各代碼的說明、參數意義)
PASS密碼輸入(輸入3456進入?yún)?shù)設定)
P-00空距:設成探頭底面到液位值為0位置的距離
P-01滿度:20mA電流設定點。
P-02測量盲區:盲區即探頭下表面到測量液(物)面最小距離,在這一區間內儀表無法正常工作,一般取值30CM~60CM之間。
P-03測量數據的變化率:測量數據的變化率控制,該值顯示每次測量后最大允許的測量值變化量,一般測液位時設定為10~30mm。設定為00mm時儀表轉換至物(料)位模式。
P-04顯示內容:顯示距離與液位的切換,設定為“00”時顯示距離,設定為“01”時顯示液位,設成“02”,“03” 為工廠調試模式,實際現場使用時不建議在此模式下。
P-05濾波次數:該參數只有當P-03(測量數據變化率)設成00mm,即儀表在物(料)位模式下時才有效,該參數值越大則信號濾波能力越強,但同時也會降低儀表的響應速度,所以一般取值為3-5之間。
三、操作說明
<一>LCD顯示信息
1. 主顯示界面:給儀表通電后,經過儀表啟動過程,儀表正常工作后就進入主顯示界面,主顯示界面有以下2種顯示方式(液位和距離)
注:主顯示界面由用戶參數P-04中設的值決定。(詳見參數說明)
2、用戶參數界面(各代碼的說明、參數意義)
PASS 密碼輸入(輸入3456進入?yún)?shù)設定)
P-00 空距:設成探頭底面到液位值為0位置的距離
P-01 滿度:20mA電流設定點。
P-02 測量盲區:盲區即探頭下表面到測量液(物)面最小距離,在這一區間內儀表無法正常工作,一般取值30CM~60CM之間。
P-03 測量數據的變化率:測量數據的變化率控制,該值顯示每次測量后最大允許的測量值變化量,一般測液位時設定為10~30mm。設定為00mm時儀表轉換至物(料)位模式。
P-04 顯示內容:顯示距離與液位的切換,設定為“00”時顯示距離,設定為“01”時顯示液位,設成“02”,“03” 為工廠調試模式,實際現場使用時不建議在此模式下。
P-05 濾波次數:該參數只有當P-03(測量數據變化率)設成00mm,即儀表在物(料)位模式下時才有效,該參數值越大則信號濾波能力越強,但同時也會降低儀表的響應速度,所以一般取值為3-5之間。
四、儀表外形尺寸
五、安裝與接線
<一>安裝
該儀表安裝方便,可直接利用傳感器上的螺紋和螺帽安裝,常見的安裝方法有法蘭、支架和立管安裝。
法蘭安裝 支架安裝
立管安裝
立管可以抑止攪拌或隔離表面泡沫(攪拌與表面泡沫對儀表使用有一定的影響)。立管的內徑應大于10cm。立管的長度就是需要測量的量程長度。在管的底端切一個45°左右的斜面,在盲區范圍內的立管壁上鉆一個8mm左右的通孔與大氣
1)水道和戶外安裝時,需做一個安裝支架,如下圖。
2)探頭要垂直液面或料位表面安裝。
3) 若支架在風中搖擺的話,會給測量帶來誤差。
4) 探頭安裝必須高于最高液(物)位35cm以上(防腐則需40-60cm ),從而避免進入儀表的盲區。若量程大時,盲區會適當加大。
5) 在超聲波10度發射角內不應該有障礙物,避免產生錯誤回波。
6) 避免陽光直曬,保證探頭溫度與環境溫度一致,達到準確測量。
安裝在密閉容器
避免空氣或污染物進入罐內,在探頭螺紋處加密封膠或特氟隆膠帶。推薦使用合成樹脂法蘭(如 PVC)安裝。。
1) 探頭安裝時一定要垂直液(物)體表面。
3)在罐壁有強的振動時,可以在罐口和儀表之間加入橡膠墊,用來消除振動的影響。
4)
帶管嘴或立管安裝時,訂貨時要與廠方聯系,并告知管徑D和管嘴長度L,廠方需特殊調試。
5)在發射10度角內不得有障礙物。
- 最高液(物)位不能進入盲區 - 傳感器下方有干擾物
探頭不應安裝在進水/料入口正上方
<二>接線
常見問題
1.當儀表主顯示界面左上角處出現一個LB顯示標志
,則表明儀表收不到回波信號,顯示的數據不一定是實際的真實值。
2.若儀表顯示的數值不隨液位變化而變化,主顯示一個固定值,而主顯示界面左上角又沒LB出現,此時可能是盲區值設的太小,您可以相應的把盲區值設大一些。
