概述:

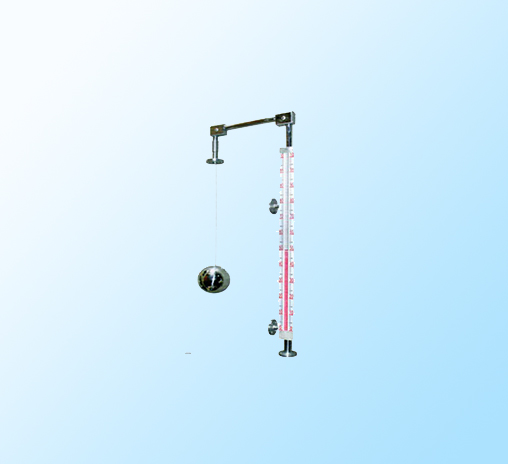

UFZ-4型浮標液位計是一種簡易的液位測量儀表。它適用于石油化工系統中貯有腐蝕性介質的槽、罐、油庫等的平底錐蓋及拱頂容器以及一般企業、民用 建筑的水塔(水箱)所需價格低廉的液位測量,以解決人工測量液位的困難。
工作原理:
液位計是根據力平衡原理設計的。當液位處于某一高度時浮標重量為W,重錘指針重量為W?,浮標浸在液體中所受到的浮力為F,系統摩擦力為f,在平衡狀態下:
W-F-W?-f=O
當液位上升時,浮力F增大、W、W?和f均不變,上式平衡破壞,重錘指針下滑。直到F力減小到原來值,新的平衡才建立。如F力一直在增大,即液位一直在上升,指針一直下滑。反之,液位下降,則重錘指針上升。以此來指示液位的高度。
技術參數 :
測量范圍:0~20m內任意選擇。
指示精度:±20mm。
工作壓力:常壓或±200mmH?O(帶V型密封管),≤2.5MPa
介質密度:≥0.6g/㎝3
導向鋼絲安裝鉛直度:≤±5°
材 質:接液位部分1Cr18Ni9Ti
指示標尺 鋁合金
外形尺寸及安裝尺寸:
訂貨須知 :
型號規格。
測量范圍。
介質密度。
標尺與浮標之間距離。
特殊要求。
